Transmission & Distribution

Kami melakukan usaha di bidang insulator dan aksesoris listrik pendukung lainnya

Tentang kami

Perusahaan nasional yang didirikan tahun 2016 di Surabaya, Indonesia. Berawal dari perluasan PT Bambang Djaja (B&D) yang dimulai sejak 1984 dan bergerak di bidang transformator.

Visi

Turut berperan serta di dalam pembangunan kelistrikan di negara Indonesia dengan menyediakan layanan jasa dan produk-produk listrik yang berkualitas.

Misi

Menjalankan bisnis secara etis, Memberikan manfaat maksimal bagi pelanggan kami, Senantiasa mengembangkan proses bisnis dan meningkatkan keunggulan perusahaan.

Komitmen Kami

Human Resource

Tenaga kerja yang terampil sesuai bidang yang dikerjakan adalah prinsip kerja di Insindo.

sumber daya manusia

Quality Control

Dipastikan produk kami memiliki sertifikasi dan pengawasan kualitas.

After Sales

Layanan dari Insindo Inti Abadi yang tidak berhenti setelah pemesanan produk dikirimkan, tetapi tetap berjalan dan bersambung di layanan after sales.

On time Delivery

Pengiriman yang tepat waktu sangat diperhatikan di Insindo Inti Abadi setelah proses quality control selesai.

Certificate

ISO 9001:2015 Worldwide Quality Assurance - SMK3 (Sistem Management Keselamatan dan Kesehatan Kerja) - SPLN D3.027-1:2016 - SPLN D3.027-2:2016 - SPLN T5.010-1:2015.

Produk

Kami memproduksi distribution dan transmission.

Informasi tambahan

Spesifikasi semua produk Arrester, Tentang kami, Misi Perusahaan.

NO

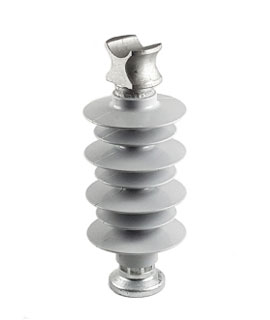

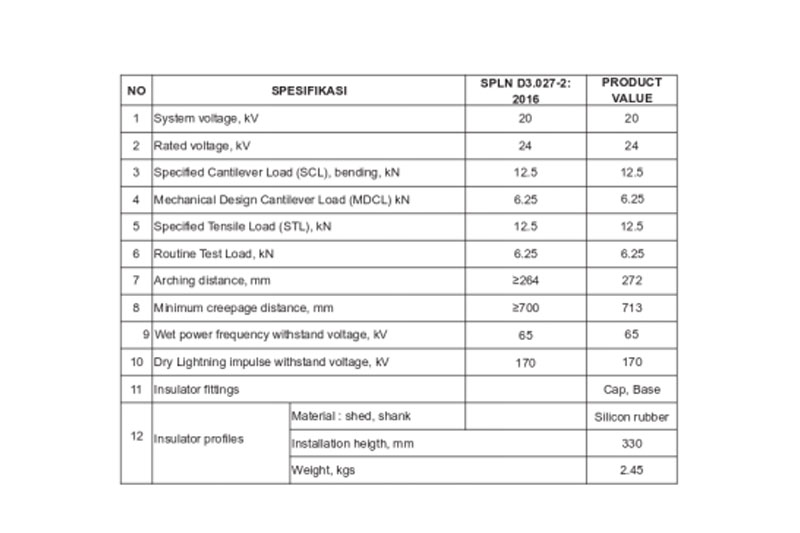

SPESIFIKASI LINE POST 24 kV

SPLN D3.027-2:

2016

PRODUCT

VALUE

1

System voltage, kV

20

20

2

Rated voltage, kV

24

24

3

Specified Cantilever Load (SCL), bending, kN

12.5

12.5

4

Mechanical Design Cantilever Load (MDCL) kN

6.25

6.25

5

Specified Tensile Load (STL), kN

12.5

12.5

6

Routine Test Load, kN

6.25

6.25

7

Arching distance, mm

≥264

272

8

Minimum creepage distance, mm

≥700

713

9

Wet power frequency withstand voltage, kV

65

65

10

Dry Lightning impulse withstand voltage, kV

170

170

11

Insulator fittings



Cap, Base



12



Insulator profiles

Material : shed, shank



Silicon rubber

Installation heigth, mm

330

Weight, kgs

2.45

NO

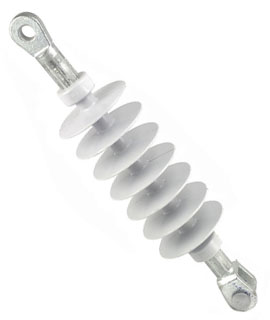

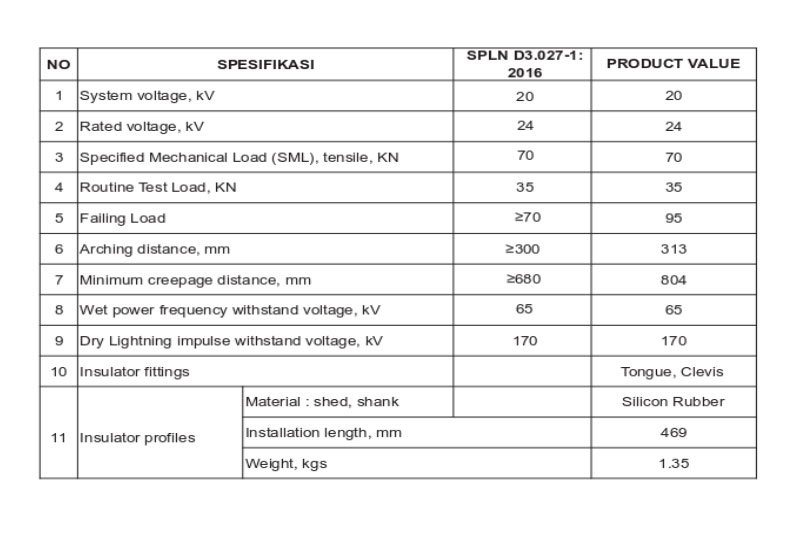

SPESIFIKASI DEAD END 24 kV

SPLN D3.027-1:

2016

PRODUCT VALUE

1

System voltage, kV

20

20

2

Rated voltage, kV

24

24

3

Specified Mechanical Load (SML), tensile, KN

70

70

4

Routine Test Load, KN

35

35

5

Failing Load

≥70

95

6

Arching distance, mm

≥300

313

7

Minimum creepage distance, mm

≥680

804

8

Wet power frequency withstand voltage, kV

65

65

9

Dry Lightning impulse withstand voltage, kV

170

170

10

Insulator fittings



Tongue, Clevis





11





Insulator profiles

Material : shed, shank



Silicon Rubber

Installation length, mm

469

Weight, kgs

1.35

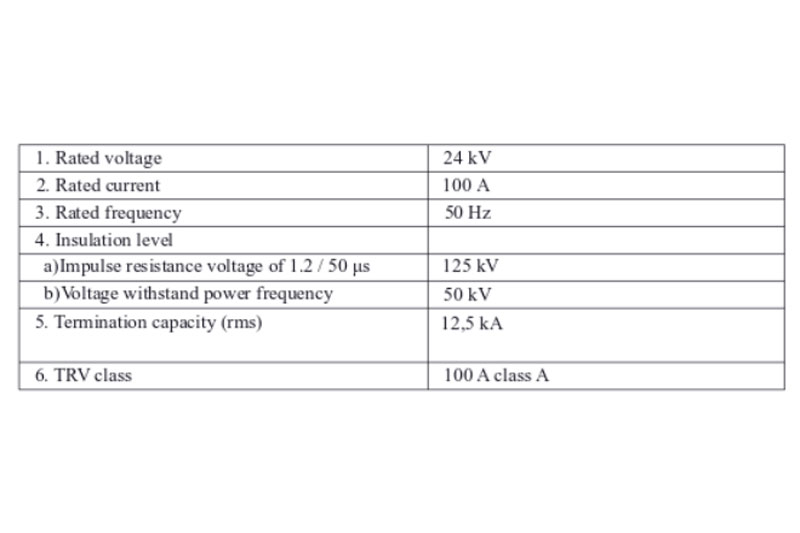

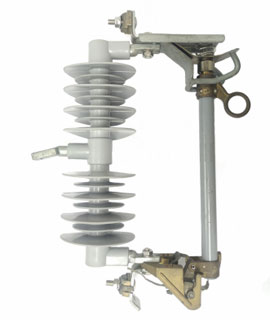

1. Rated voltage

24 kV

2. Rated current

100 A

3. Rated frequency

50 Hz

4. Insulation level



- a) Impulse resistance voltage of 1.2 / 50 μs

125 kV

- b) Voltage withstand power frequency

50 kV

5. Termination capacity (rms)

12,5 kA

6. TRV class

100 A class A

No

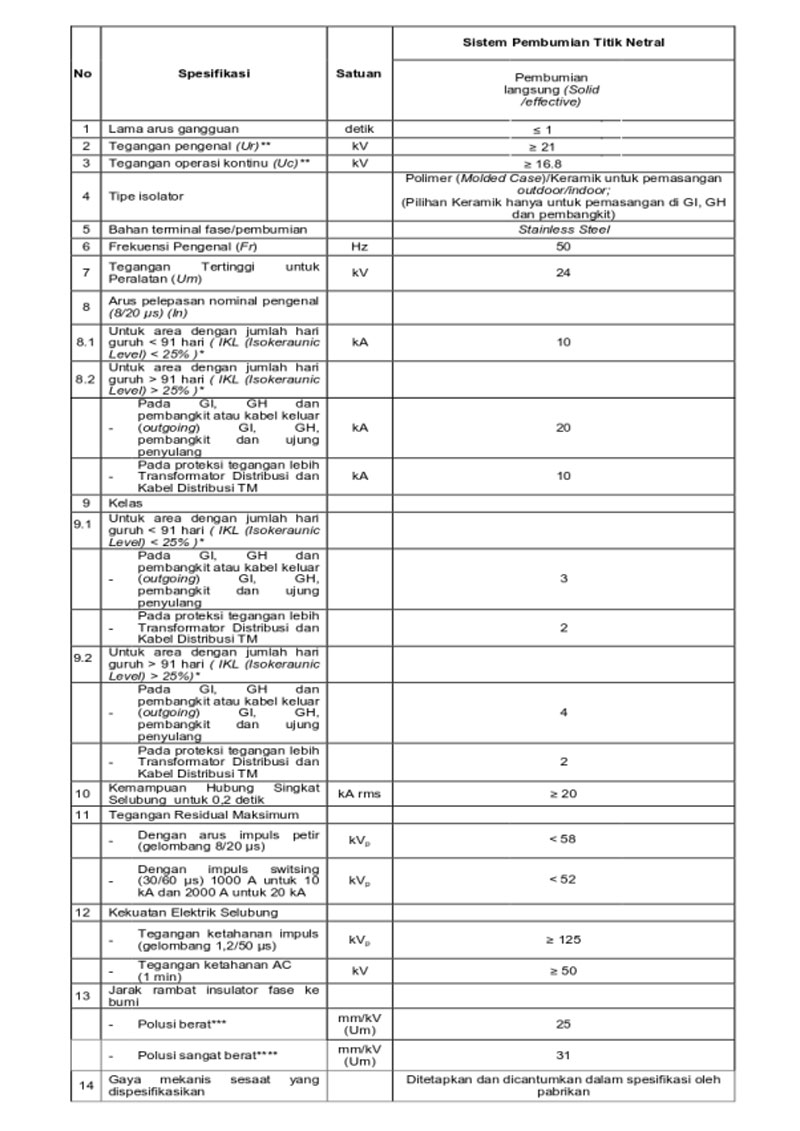

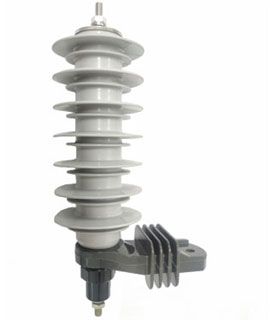

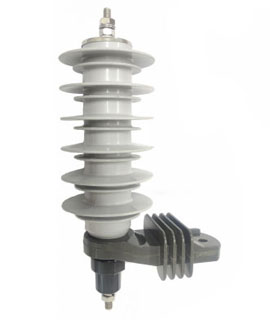

Spesifikasi Arrester 21 kV

Satuan

Sistem Pembumian Titik Netral









Pembumian langsung (Solid

/effective)

1

Lama arus gangguan

detik

≤ 1

2

Tegangan pengenal (Ur)**

kV

≥ 21

3

Tegangan operasi kontinu (Uc)**

kV

≥ 16.8



4



Tipe isolator



Polimer (Molded Case)/Keramik untuk pemasangan

outdoor/indoor;

(Pilihan Keramik hanya untuk pemasangan di GI, GH dan pembangkit)

5

Bahan terminal fase/pembumian



Stainless Steel

6

Frekuensi Pengenal (Fr)

Hz

50



7

Tegangan Tertinggi untuk Peralatan (Um)



kV



24



8

Arus pelepasan nominal pengenal

(8/20 µs) (In)







8.1

Untuk area dengan jumlah hari guruh < 91 hari ( IKL (Isokeraunic Level) < 25% )*



kA



10



8.2

Untuk area dengan jumlah hari guruh > 91 hari ( IKL (Isokeraunic

Level) > 25% )*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH,

pembangkit dan ujung penyulang





kA





20



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM



kA



10

9

Kelas





9.1

Untuk area dengan jumlah hari guruh < 91 hari ( IKL (Isokeraunic

Level) < 25% )*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH, pembangkit dan ujung

penyulang







3



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM





2

9.2

Untuk area dengan jumlah hari guruh > 91 hari ( IKL (Isokeraunic

Level) > 25%)*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH, pembangkit dan ujung

penyulang







4



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM





2

10

Kemampuan Hubung Singkat Selubung untuk 0,2 detik

kA rms

≥ 20

11

Tegangan Residual Maksimum







- Dengan arus impuls petir (gelombang 8/20 µs)



kVp



< 58



Dengan impuls switsing

- (30/60 µs) 1000 A untuk 10 kA dan 2000 A untuk 20 kA



kVp



< 52

12

Kekuatan Elektrik Selubung







- Tegangan ketahanan impuls (gelombang 1,2/50 µs)



kVp



≥ 125



- Tegangan ketahanan AC

(1 min)

kV

≥ 50

13

Jarak rambat insulator fase ke bumi







- Polusi berat***

mm/kV (Um)

25



- Polusi sangat berat****

mm/kV (Um)

31

14

Gaya mekanis sesaat yang dispesifikasikan



Ditetapkan dan dicantumkan dalam spesifikasi oleh pabrikan

No

Spesifikasi

Satuan

Sistem Pembumian Titik Netral







Pembumian dengan resistans rendah (non-

effective)

1

Lama arus gangguan

detik

≤ 10

2

Tegangan pengenal (Ur)**

kV

≥ 24

3

Tegangan operasi kontinu (Uc)**

kV

≥ 19.2



4



Tipe isolator



Polimer (Molded Case)/Keramik untuk pemasangan

outdoor/indoor;

(Pilihan Keramik hanya untuk pemasangan di GI, GH dan pembangkit)

5

Bahan terminal fase/pembumian



Stainless Steel

6

Frekuensi Pengenal (Fr)

Hz

50



7

Tegangan Tertinggi untuk Peralatan (Um)



kV



24



8

Arus pelepasan nominal pengenal

(8/20 µs) (In)







8.1

Untuk area dengan jumlah hari guruh < 91 hari ( IKL (Isokeraunic Level) < 25% )*



kA



10



8.2

Untuk area dengan jumlah hari guruh > 91 hari ( IKL (Isokeraunic

Level) > 25% )*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH,

pembangkit dan ujung penyulang





kA





20



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM



kA



10

9

Kelas





9.1

Untuk area dengan jumlah hari guruh < 91 hari ( IKL (Isokeraunic

Level) < 25% )*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH, pembangkit dan ujung

penyulang







3



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM





2

9.2

Untuk area dengan jumlah hari guruh > 91 hari ( IKL (Isokeraunic

Level) > 25%)*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH, pembangkit dan ujung

penyulang







4



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM





2

10

Kemampuan Hubung Singkat Selubung untuk 0,2 detik

kA rms

≥ 20

11

Tegangan Residual Maksimum







- Dengan arus impuls petir (gelombang 8/20 µs)



kVp



< 67



Dengan impuls switsing

- (30/60 µs) 1000 A untuk 10 kA dan 2000 A untuk 20 kA



kVp



< 60

12

Kekuatan Elektrik Selubung







- Tegangan ketahanan impuls (gelombang 1,2/50 µs)



kVp



≥ 125



- Tegangan ketahanan AC

(1 min)

kV

≥ 50

13

Jarak rambat insulator fase ke bumi







- Polusi berat***

mm/kV (Um)

25



- Polusi sangat berat****

mm/kV (Um)

31

14

Gaya mekanis sesaat yang dispesifikasikan



Ditetapkan dan dicantumkan dalam spesifikasi oleh pabrikan

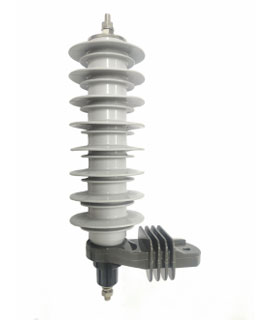

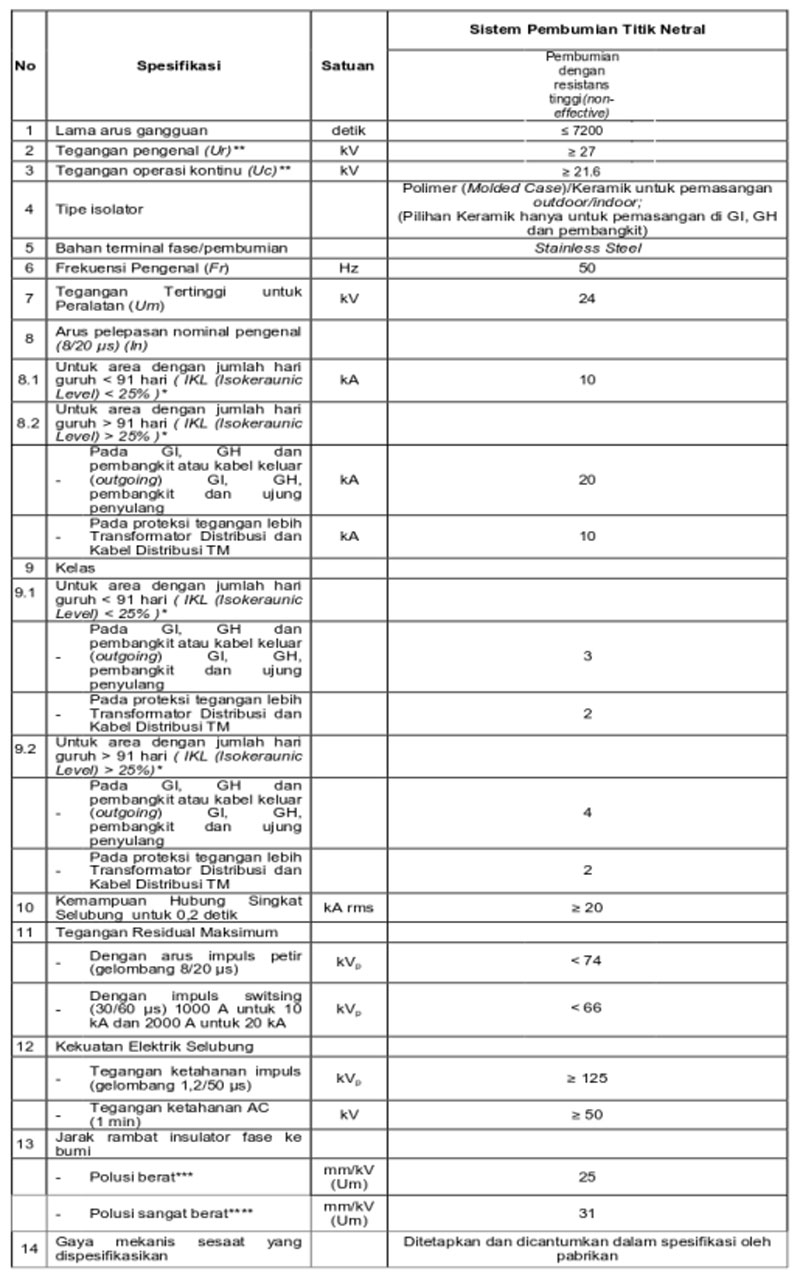

No

Spesifikasi

Satuan

Sistem Pembumian Titik Netral







Pembumian dengan resistans tinggi(non-

effective)

1

Lama arus gangguan

detik

≤ 7200

2

Tegangan pengenal (Ur)**

kV

≥ 27

3

Tegangan operasi kontinu (Uc)**

kV

≥ 21.6



4



Tipe isolator



Polimer (Molded Case)/Keramik untuk pemasangan

outdoor/indoor;

(Pilihan Keramik hanya untuk pemasangan di GI, GH dan pembangkit)

5

Bahan terminal fase/pembumian



Stainless Steel

6

Frekuensi Pengenal (Fr)

Hz

50



7

Tegangan Tertinggi untuk Peralatan (Um)



kV



24



8

Arus pelepasan nominal pengenal

(8/20 µs) (In)







8.1

Untuk area dengan jumlah hari guruh < 91 hari ( IKL (Isokeraunic Level) < 25% )*



kA



10



8.2

Untuk area dengan jumlah hari guruh > 91 hari ( IKL (Isokeraunic

Level) > 25% )*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH,

pembangkit dan ujung penyulang





kA





20



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM



kA



10

9

Kelas





9.1

Untuk area dengan jumlah hari guruh < 91 hari ( IKL (Isokeraunic

Level) < 25% )*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH, pembangkit dan ujung

penyulang







3



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM





2

9.2

Untuk area dengan jumlah hari guruh > 91 hari ( IKL (Isokeraunic

Level) > 25%)*







Pada GI, GH dan pembangkit atau kabel keluar

- (outgoing) GI, GH, pembangkit dan ujung

penyulang







4



Pada proteksi tegangan lebih

- Transformator Distribusi dan Kabel Distribusi TM





2

10

Kemampuan Hubung Singkat Selubung untuk 0,2 detik

kA rms

≥ 20

11

Tegangan Residual Maksimum







- Dengan arus impuls petir (gelombang 8/20 µs)



kVp



< 74



Dengan impuls switsing

- (30/60 µs) 1000 A untuk 10 kA dan 2000 A untuk 20 kA



kVp



< 66

12

Kekuatan Elektrik Selubung







- Tegangan ketahanan impuls (gelombang 1,2/50 µs)



kVp



≥ 125



- Tegangan ketahanan AC

(1 min)

kV

≥ 50

13

Jarak rambat insulator fase ke bumi







- Polusi berat***

mm/kV (Um)

25



- Polusi sangat berat****

mm/kV (Um)

31

14

Gaya mekanis sesaat yang dispesifikasikan



Ditetapkan dan dicantumkan dalam spesifikasi oleh pabrikan

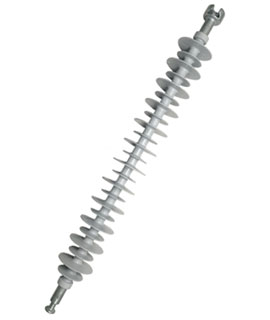

1. Nominal system voltage

kV

66

2. Highest system voltage

kV

72,5

3. Minimum voltage withstand power wet frequency

kV

200

4. Minimum voltage resistance to dry lightning impulses

kV

450

5. Minimum tegangan ketahanan impuls switsing

kV

-

6. SML minimum

kN

70

7. RTL minimum

kN

35

8. Insulator length (±10 %)

mm

1025

9. Dry arcing distance

mm

≥ 894

10. Creepage distance

mm

≥ 2267













11.Fin profiles matches IEC 60815-3





- Moderate pollution conditions



Uniform atau Alternating

- Heavy pollution conditions



Alternating

12. Minimum corona extinction voltage (1.2 U0)

kV

45

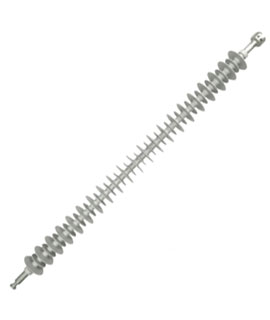

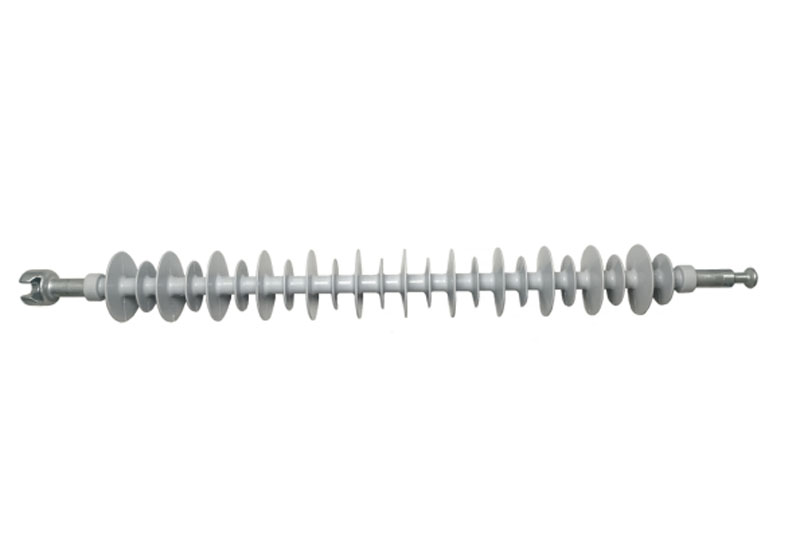

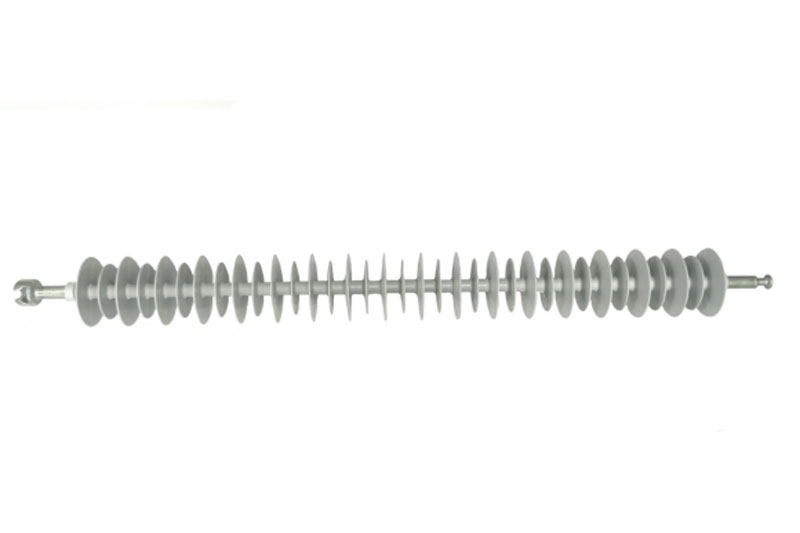

1. Nominal system voltage

kV

150

2. Nominal system voltage

kV

170

3. Minimum voltage withstand power wet frequency

kV

400

4. Minimum voltage resistance to dry lightning impulses

kV

850

5. Minimum voltage resistance impuls switsing

kV

-

6. SML minimum

kN

120

7. RTL minimum

kN

60

8. Insulator length (±10 %)

mm

1616

9. Dry arcing distance

mm

≥ 1477

10. Creepage distance

mm

≥ 3790













11.Fin profiles matches IEC 60815-3





- Moderate pollution conditions



Uniform atau Alternating

- Heavy pollution conditions



Alternating

12. Minimum corona extinction voltage (1.2 U0)

kV

103

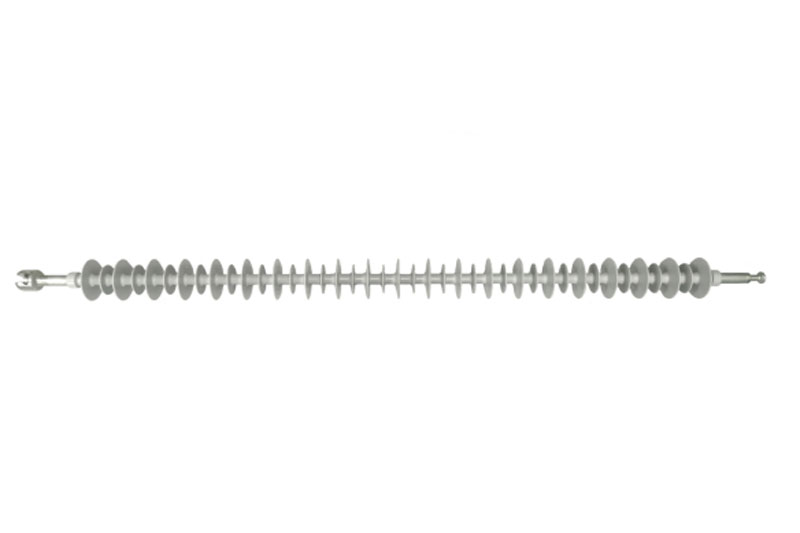

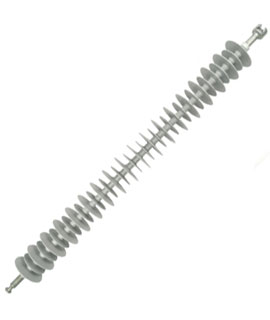

1. Nominal system voltage

kV

150

2. Nominal system voltage

kV

170

3. Minimum voltage withstand power wet frequency

kV

400

4. Minimum voltage resistance to dry lightning impulses

kV

850

5. Minimum voltage resistance impuls switsing

kV

-

6. SML minimum

kN

120

7. RTL minimum

kN

60

8. Insulator length(±10 %)

mm

1616

9. Dry arcing distance

mm

≥ 1475

10. Creepage distance

mm

≥ 4690













11.Fin profiles matches IEC 60815-3





- Moderate pollution conditions



Uniform atau Alternating

- Heavy pollution conditions



Alternating

12. Minimum corona extinction voltage (1.2 U0)

kV

103



Insindo Inti Abadi

PT Insindo Inti Abadi merupakan perusahaan nasional yang didirikan pada tahun 2016 berlokasi di Surabaya, Indonesia. Berawal dari perluasan PT Bambang Djaja (B&D) yang sudah berdiri sejak tahun 1984 dan bergerak di bidang transformator. PT Insindo Inti Abadi dimulai dengan memproduksi insulator distribusi, insulator transmisi, dan aksesoris distribusi dengan merk dagang B&D.

Tujuan kami adalah berperan serta dalam pembangunan bidang kelistrikan di Indonesia dengan menyediakan produk berkualitas, pengiriman yang cepat dengan harga yang terjangkau.

Untuk mencapai tujuan tersebut PT Insindo Inti Abadi mempersiapkan tim tenaga profesional yang berpengalaman di bidangnya. Mereka berperanan penting dalam meningkatkan kualitas produk dan layanan kepada konsumen di seluruh Indonesia dengan terus memperbaiki proses produksi dan bisnis yang ada dari waktu ke waktu.

Nilai budaya untuk terus bertumbuh bersama pelanggan terus dipertahankan dalam mengikuti perkembangan teknologi di dunia, dalam meningkatkan sumber daya manusia yang ada, dan dalam menjalin hubungan kerja sama.

Berkat dukungan yang baik dari konsumen kepada PT Insindo Inti Abadi selama ini, kami dapat terus berkarya mengembangkan produk dan jasa pelayanan yang terbaik untuk pembangunan kelistrikan di Indonesia.

Misi Perusahaan

  • Menjalankan bisnis secara etis
  • Memberikan manfaat maksimal bagi pelanggan kami
  • Senantiasa mengembangkan proses bisnis dan meningkatkan keunggulan perusahaan
  • Menghasilkan keuntungan yang berkesinambungan dalam jangka panjang bagi padar pemegang saham
  • Mendukung kemajuan karyawan dan memberikan penghargaan sesuai kinerja mereka
  • Memberikan kontribusi terhadap masyarakat di wilayah perusahaan beroperasi
  • Menjalankan bisnis yang juga bertanggungjawab terhadap kelestarian lingkungan

Client dan Project Reference

  • PT PLN (Persero) Wilayah Kalimantan Timur dan Utara
  • PT PLN (Persero) Wilayah Nusa Tenggara Timur
  • PT PLN (Persero) Distribusi Bali
  • PT PLN (Persero) Wilayah Sulawesi Utara, Sulawesi Tengah, Sulawesi Tenggara dan Gorontalo
  • PT PLN (Persero) Wilayah Maluku
  • PT PLN (Persero) Wilayah Papua
  • PT PLN (Persero) Wilayah Kalimantan Barat
  • PT PLN (Persero) Wilayah Sulawesi Selatan, Sulawesi Utara, Sulawesi Barat
  • PT PLN (Persero) Wilayah Nusa Tenggara Barat
  • PT PLN (Persero) Distribusi Jawa Timur
  • PT Pelayanan Listrik Nasional wilayah Batam
  • CV Sinar Surya Nusantara (kontraktor)
  • PT Anugerah Berkat Jaya Sejahtera (industrial market)
  • PT Bambang Djaja (industrial market)
  • Karya Sinar Indo Perkasa (industrial market)

Hubungi Kami

Informasikan ke kami apa yang ingin ditanyakan.
